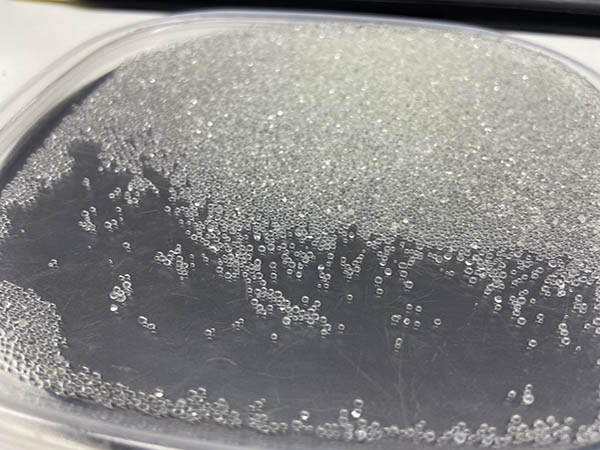

1.原料准备与配比：工业玻璃珠的主要原料是石英砂（二氧化硅含量需大于65%）、纯碱、石灰石等。根据产品用途（如道路反光、喷砂、填充等），需要精确调配原料比例。例如，高折射率玻璃珠需调整特定成分。原料还需经过清洗、筛选，去除杂质和不符合粒度要求的颗粒。
2.原料混合：将配比好的原料投入高效混合设备中，充分搅拌均匀，确保各组分分子级接触，为后续熔炼打好基础。混合时间和速度需严格控制。
3.高温熔炼：混合后的原料送入高温熔炼炉（通常为电阻炉或火焰炉），加热至1200℃以上（通常1400℃左右），使原料完全熔化成均匀的玻璃液。这一环节需要精确控制温度、熔炼时间和炉内氛围，避免玻璃液中产生气泡、结石等缺陷。
4.制粒或成型：
这是核心步骤，根据玻璃珠的用途和规格，有几种不同方式：
火焰漂浮法：玻璃液通过喷嘴或旋转盘雾化，形成细小液滴，在火焰或热气流中依靠表面张力收缩成球，并迅速冷却固化。这种方式适合生产微米级至毫米级的反光玻璃珠。
滚轴成型法：熔融玻璃液被引导至带有纹路的旋转滚轴之间，利用滚轴的滚动和压力将玻璃液塑造成球形，滚落下来冷却。这种方式适合生产较大尺寸的玻璃弹珠或特殊规格珠。
模具成型法：对于特定形状或高精度要求的玻璃珠，使用模具直接压制成型。
5.退火处理：成型后的玻璃珠内部存在热应力，需要进入退火炉缓慢降温。退火温度和时间需严格控制，以消除应力、提高机械强度和热稳定性，防止使用中破裂。
6.冷却与粒径筛选：退火后的玻璃珠通过冷却通道均匀降温，然后进入振动筛或气流分级设备，按照粒径大小进行筛选分级（例如212μm2000μm等不同规格）。同时，通过光学检测剔除有气泡、裂纹、形状不规则等缺陷的产品。
7.表面处理（可选）：根据应用需求，可对玻璃珠进行表面处理：如化学镀（镀铜、镀镍）以增强导电性或反光性能；涂覆偶联剂以改善与树脂的结合力；或者进行钢化处理以提升耐候性和抗腐蚀性。
8.包装与质检：筛选和表面处理后的合格产品，经计量后使用防潮包装（通常为25公斤/袋）密封，并附带批次质量检测报告，确保产品符合国标GB/T247222009、美标AASHTO M247等标准。
整个工艺流程中，原料纯度、熔炼温度曲线、成型方式和退火参数是决定玻璃珠最终品质（如成圆率、折射率、硬度、耐候性）的关键控制点。工业玻璃珠应用场景多样，道路反光、喷砂、填充等领域对粒度和性能要求各有侧重，因此生产商会根据客户需求调整工艺参数。
